概述:SolidWorks軟件中利用“螺旋線/渦狀線”可以快速地繪制螺旋曲線,那當我們需要不規則的螺旋線的時候要怎么辦呢?跟隨小編一起來看看。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
我們都知道在SolidWorks軟件中利用“螺旋線/渦狀線”可以快速地繪制螺旋曲線,并且有多種定義螺旋線的方式,比如說螺距和圈數、高度和螺距等。但是這種繪制螺旋線的方式只能基于圓形草圖來繪制螺旋線。那么,當我們需要非圓形的螺旋線的時候要怎么辦呢?圓形的螺旋線使用軟件的命令可以一步到位,但是不規則的螺旋線繪制起來難度就大很多。比如在散熱器行業,散熱管的形狀可能就是槽口形狀的。
想要對其進行繪制,本視頻就提供了一種非常快捷的方法。繪制思路如下:
1.建立基體特征(槽口)
2.建立投影曲線
步驟一:建立基體特征

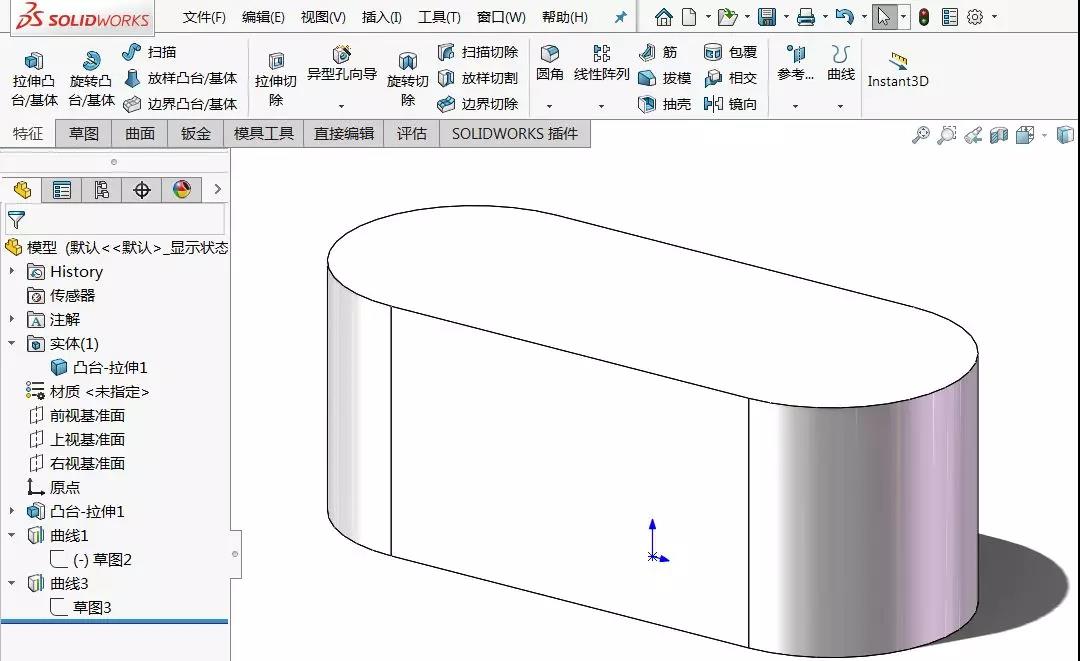

通過基體特征的建立,來確定螺旋形輪廓。可以直接在草圖中采用槽口形狀圖素,并使用拉伸特征進行建模。結果如下圖所示:
步驟二:建立投影曲線

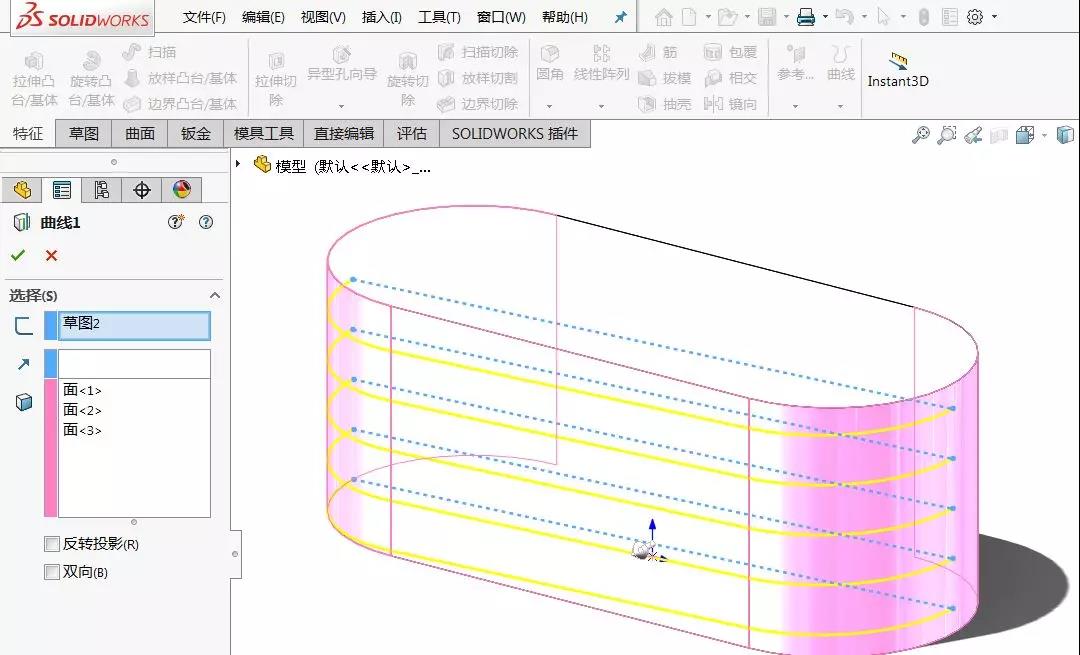

在模型合適的截面上繪制斜線,完成后利用投影曲線功能獲取基體表面上的曲線。該表面曲線就是對應的槽口形螺旋線,需要注意的是要進行正面和反面共兩次投影。

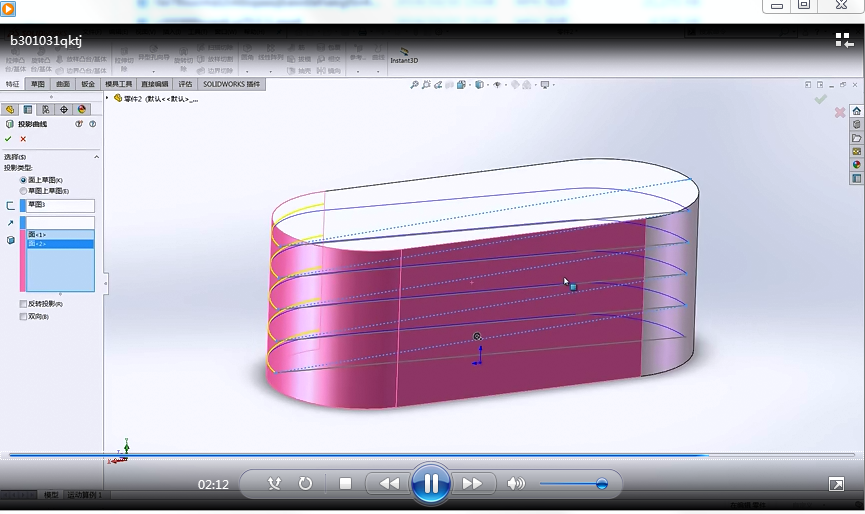

有關螺旋線的詳細操作過程請查看以下視頻。
您還想知道SolidWorks的哪些操作,請?jiān)谙路搅粞耘丁?/p>
