Teechart圖表應用技術詳解—第四章之序列類工具（一）

轉帖|使用教程|編輯：況魚杰|2019-11-07 14:32:30.330|閱讀 627 次

概述：本教程轉自屈景輝的Teechart應用技術詳解——快速圖表制作工具一書。本文將會介紹序列類工具的簡介以及第一個序列工具—光標工具。

相關鏈接：

Steema公司和慧都科技針對中國市場聯合推出中文版TeeChart for .NET圖表控件，一共漢化2000個詞條（17000個單詞），漢化文檔35000個單詞，包括控件設計時與運行時的界面漢化以及控件使用向導文檔的漢化，總漢化90%以上！

TeeChart for .NET中文版讓您在使用和學習上沒有任何語言障礙，至少可以節省30%的開發時間。TeeChart for .NET中文版具有易上手，使用方便，穩定性好，性價比高，價格優惠等優勢，并且針對Web應用提供無限制服務器分發授權方式，非常有利于產品集成。

點擊下載TeeChart for .NET最新試用版

從下表序列類工具選項說明可以看出，這類工具是與序列( Series)密切相關的，也就是說，這些工具的操作是針對序列而言的，不過 TPieTool工具的序列類型是以餅圖的方式描述的， TSurface NearestTool工具的序列是以三維數據表示，僅僅這一點差異而己。

序列類工具選項說明

類	序列	選項說明
TClipSeriesTool;	√	指定Series屬性用于可裁剪的序列
TCursor Tool;	√	Style：設定十字、水平、垂直光標 Follow mouse：光標隨鼠標移動 Pen：設定繪制光標的筆
TDragMarksTool;	√	指定可拖拽標簽的序列
TDragPointTool;	√	Style：設定X、Y、Both的位置可拖拽
TDrawLineTool;	√	Mouse Button：畫線使用的鼠標按鈕 Pen：設定畫線使用的筆 Enable Select：可選擇已繪制線段
TExtraLegendTool;	√	Editlegend按鈕：打開圖例編輯對話框，用于設定圖例格、位置、標題、文本、圖例背景過渡顏色等參數
TGanttTool;	√	Cursor：設定拖拽時的光標 Allow Drag：允許拖拽 Allow Resize：允許改變大小
TChartImageTool;	√	Browse：瀏覽要用的位圖
TMarksTipTool;	√	Syle：設定提示標簽中的內容 Mouse Action：設定是移動時Move還是 Click時顯示提示標簽 Delay：設定提示信息延遲顯示時間
TNearestTool;	√	Style：設定表示范圍的幾何形狀(圓、矩形、三角) Pen、 Brush、Line和Size：設定繪制幾何形狀使用的各種工具
TPieTool;	×	Pie：指定繪制餅圖 Style：餅圖的風格，即是聚集繪制( Focus)還是分離繪制 Border：餅圖的邊設定
TSeriesAnimationTool;	√	Steps：動畫的步長 StartValue：開始值 Loop：循環設定如no、 one way， Circular
TSeriesBandTool;	√	Pen、Brush、Gradient、Transparency：設定繪制兩條序列構成區域時使用的筆、刷子、漸近色、是否透明等參數
TSurfaceNearestTool	×	Surface：指定繪制的曲面 Cell：指定繪制單元使用的顏色 Row：指定繪制行使用的顏色 Col：指定繪制列使用的顏色

光標工具( TCursorTool）

  光標工具TCursorTool可以提供大十字、直線(水平、垂直)三種光標，以便于在圖表中瀏覽數據。光標的移動可以通過跟隨鼠標、程序驅動和手動三種方式實現。

代碼驅動光標。當單擊某一按鈕或某一事件發生時需要移動鼠標，可采用下列代碼實現

ChartTool1.XValue：= ChartTool1.XValue -1；//光標左移
ChartTool1.XValue：= ChartTool1.XValue+1；//光標右移
ChartTool1.YValue：= ChartTool1.YValue+5；//光標上移
ChartTool1.YValue：= ChartTool1.YValue -5；//光標下移

上述四行代碼分別放在Button1~Button4的 OnClick事件中，用于控制光標在四個方向的移動。

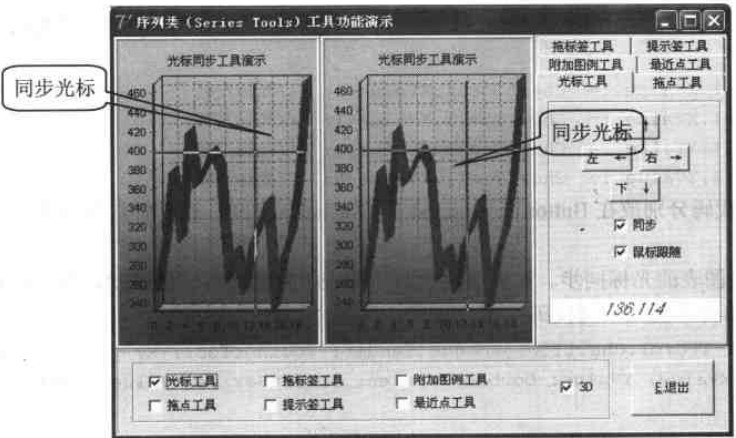

兩個圖表的光標同步。如果需要使兩個圖表組件的光標同步移動，可以在光標工具的OnChange事件中加入下列代碼：

procedure TForm1. ChartTool3Change(Sender: TCursorTool;x, y: Integer;
    const Xvalue, YValue: Double; Series: TChartSeries; ValueIndex: Intege);
begin
if CheckBox1. Checked then  //當同步標志為true時
  begin
        ChartTool1.XValue : =XValue;
        ChartTool1.YValue := YValue;
  end;
end;

  加入上述代碼后，當圖表2的光標移動時，圖表1的光標就跟著圖表2同步移動。如果要相互同步，可在圖表2的光標工具的OnChange事件中加上相應的代碼就可以了。

跟隨鼠標( Fllow Mouse)。若需要十字光標自動跟隨鼠標移動，可以不寫代碼，只需在設計階段將Follow Mouse復選框選中即可：或者在程序中使用CheckBox組件作為是否跟隨的開關，在其OnClick事件中加入代碼：

ChartTool1.FollowMouse:=CheckBox5.Checked;   //根據檢查框狀態確定跟隨Chart1
ChartTool3.FollowMouse:=CheckBox5.Checked;   //根據檢查框狀態確定跟隨Chart2

兩圖表同步顯示。為使兩圖表的光標同步時，其序列顯示也相同，可采用下列語句將Chart的序列值復制到Chart2的序列中，這時再移動光標，兩個圖表的變化就實現同步了。代碼如下：

var
i: integer;
begin
Series1. FillSampleValues(20);           //Chart1中的序列
Series2. FillSampleValues(20);
Chart1. Refresh;
for t:=0 to Series1. Count-1 do
    begin
    Series3.AddY(Series1.YValue[i])；//給Chart2中的序列賦值
    Series4.AddY(Series2.YValue[i]);
    end;
end;
