Visual Paradigm是包含設計共享、線框圖和數據庫設計新特性的企業項目設計工具。現在你只需要這樣單獨的一款模型軟件Visual Paradigm就可以完成用UML設計軟件，用BPMN去執行業務流程分析，用ERD企業設計數據庫的任務。

Visual Paradigm現已更新至最新版本16.0，新版本引入了大型Scrum畫布和幾十種新的圖案，同時還增強了在線圖表功能和支持從Customer Journey Map打開完整圖表編輯器的功能。新版本，新功能，趕快下載體驗吧！

點擊下載Visual Paradigm最新試用版

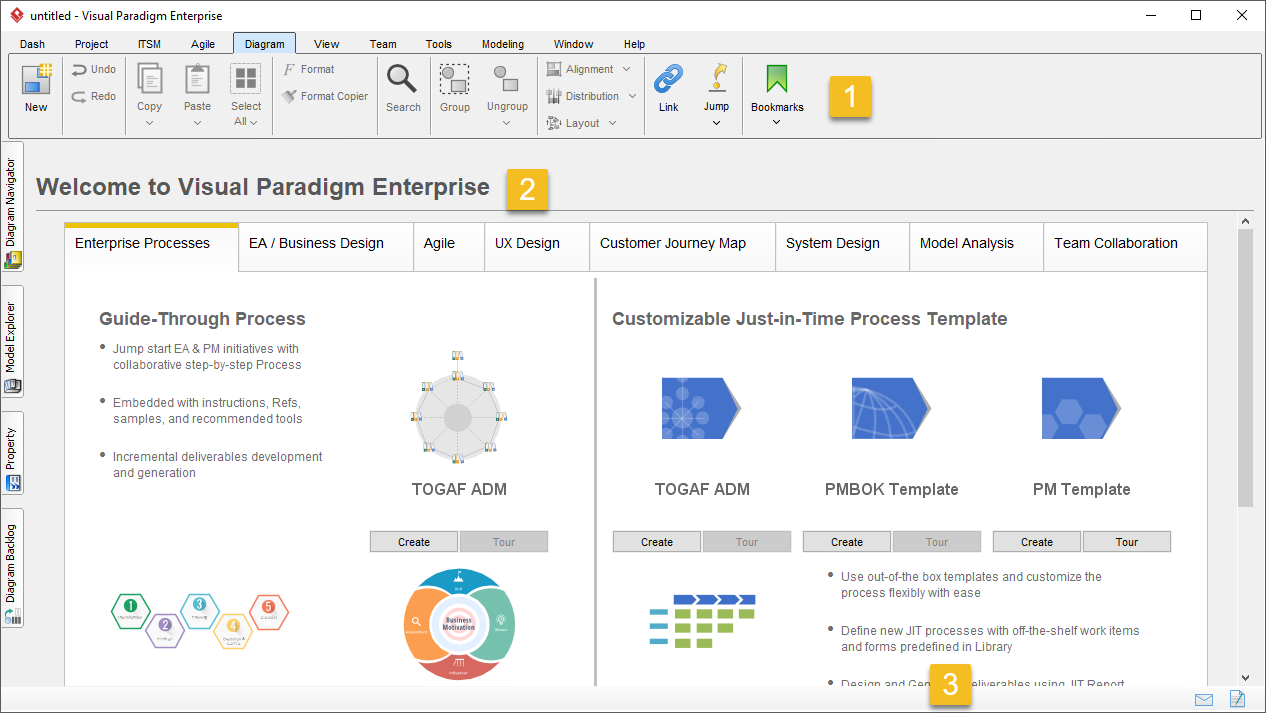

1、探索Visual Paradigm用戶界面

• 工具欄：一個選項卡式工具欄，使您可以在 Visual Paradigm。

• 圖表編輯器：該圖將顯示在圖編輯器中。

• 消息窗格：通知顯示在這里。您也可以從狀態欄的右下方打開消息窗格和描述窗格。

2、工具欄

工具欄顯示在Visual Paradigm 應用程序窗口。它是常用按鈕和工具的集合，分為幾個功能菜單。默認情況下顯示工具欄，但是您可以通過雙擊任何菜單將其折疊。

Dash菜單

Visual Paradigm 具有很多功能。您通常需要在菜單之間切換才能訪問所需的功能。破折號菜單可自定義菜單。您可以將需要頻繁訪問的工具按鈕添加到菜單中。使用破折號菜單，您可以始終堅持一個菜單，而無需來回切換。

• 配置Dash菜單–在Dash菜單中添加和刪除工具欄按鈕


項目菜單

• 新建–創建項目

• 打開–通過從文件選擇器或從最近打開的項目列表中選擇一個來打開現有項目文件


• 保存–保存打開的項目


• 關閉–關閉開幕項目


• 打印–打開“打印”工具以配置打印和打印


• 導出–將項目導出為其他受支持的格式


• 導入–從外部源導入項目數據


• 引用項目–添加或刪除引用項目


• 屬性–編輯基本項目屬性，例如名稱，作者和描述

UeXceler菜單

使您可以訪問UeXceler下可用的需求管理功能。此選項卡上顯示的按鈕是上下文相關的。通常，您可以通過此選項卡執行以下功能：

• 打開UeXceler


• 創建和編輯用戶故事


• 插入用例聲明


• 編輯用例圖


• 管理沖刺

圖菜單

• 新建–創建圖表

• 撤消–撤消不需要的更改

• 重做-重新執行撤消的操作

• 復制–復制選定的形狀

• 粘貼–將選定的形狀粘貼到活動圖中

• 全選–選擇活動圖中的所有內容

• 格式–打開“格式”工具以配置所選（形狀）的格式設置屬性。這些屬性包括形狀/連接器的顏色和線條樣式。格式復印機–單擊一次以復制所選形狀的格式，以便您可以通過單擊該形狀將其應用于其他形狀。雙擊以鎖定格式復印機，以便您可以將格式粘貼到多個形狀搜索–切換搜索欄以在活動圖中搜索元素。

• 分組–分組選定的形狀

• 取消分組–分組

• 對齊–根據所選形狀的頂部，底部，左側或右側對齊，或?qū)⑵鋵挾群?或高度設置為相同

• 分布–根據各種標準均勻分布選定的形狀

• 布局–在打開圖中快速重新排列形狀

• 鏈接–切換“鏈接”框，以便您在其中粘貼模型元素URL，然后訪問URL

• 跳轉–通過提供其名稱或名稱的一部分立即打開模型元素或圖

• 書簽–對形狀進行書簽以快速訪問或管理先前添加的書簽

查看菜單

• 項目瀏覽器–打開項目瀏覽器，  以瀏覽和訪問打開的項目的圖，模型元素和模型結構。

• 窗格–幾個窗格可用于訪問不同類型的項目數據。例如，模型瀏覽器可用于查看模型層次結構，而圖導航器可用于輕松查找圖。您可以在此處打開一個窗格。

• 圖層–創建多個圖表圖層，以更好地對各種形狀進行分類

• 樣式–定義樣式。每種樣式都帶有一組格式設置屬性。您可以為形狀指定樣式，以將那些屬性應用于該形狀

• 放大–增加活動圖的放大倍數

• 縮小–縮小活動圖表的放大倍數

• 100％縮放–將縮放比例恢復為100％，這表示沒有縮放

• 縮放到區域–將圖表縮放到您設置的特定區域

• 網格–顯示，隱藏和配置圖上網格線的外觀

• 拼寫檢查器–啟用或禁用拼寫檢查功能，該功能可以驗證形狀名稱和描述的正確性，并在發現問題時用紅線下劃線

• 全屏–通過折疊工具欄并隱藏打開的窗格（如果有）來最大化圖編輯器

• 模型指示器–在以下每種情況下，都在形狀主體上顯示一個小圖標：該形狀已填充說明，子圖，參考，輔助視圖或來自參考項目

團隊菜單

• 登錄–登錄VP Online享受團隊功能

• 提交–將項目的本地修改上傳到服務器

• 更新–抓住隊友從服務器到本地所做的修改

• Tasifier –在以下位置打開任務管理工具Tasifier Visual Paradigm

• PostMania –閱讀隊友的帖子

• 視覺歷史記錄–使用“視覺歷史記錄”工具檢出并還原圖表的舊版本

• 實用程序–執行諸如分支，標記，導出特定修訂版之類的操作

工具菜單

• Doc。Composer –使用Doc生成文檔。或訪問其管理功能。

• 發布項目–使用Project Publisher從項目中產生Web內容。

• DB –從ERD生成數據庫，從數據庫進行反向工程ERD

• Hibernate –產生 Hibernate 用于數據庫應用程序開發的ORM代碼

• 代碼–從類圖生成代碼，從代碼反向工程UML。支持多種編程語言

建模菜單

• 需求列表–打開SysML需求元素的列表。您可以在那里查看，編輯和創建需求

• 情節提要–通過創建線框圖來執行情節提要

• 視覺差異–比較兩個圖并了解它們之間的差異

• 動畫–激活活動圖。僅在打開活動圖，序列圖或業務流程圖時可用

• 模擬–當活動圖是業務流程圖時，打開“模擬”面板

• 昵稱–昵稱功能使您可以為模型定義多個名稱和描述集。您可以在此處配置和在昵稱之間切換

• 影響分析–創建矩陣或圖表

• 詞匯表–使用詞匯表工具定義項目詞匯表

• 配置文件–創建UML配置文件

窗口菜單

• 新窗口–打開一個新的應用程序窗口

• 管理窗口–打開另一個應用程序窗口，或關閉未使用的窗口

• 起始頁–打開應用程序的起始頁

• 許可證管理器–刪除或替換您的許可證

• 應用程序選項–配置 Visual Paradigm 應用選項

• 項目選項–配置打開項目的選項

• 自動隱藏工具欄–編輯圖表時使工具欄自動折疊

• 配置–配置構造型，需求，項目管理查找，用戶案例標簽等

• 集成–安裝與Eclipse，NetBeans，IntelliJ IDEA和Visual Studio等IDE的集成

幫助菜單

• 幫助–打開幫助的內容 Visual Paradigm

• 鼠標手勢–查看支持的各種鼠標手勢

• 維護–用于維護或修復項目的實用程序功能

• 顯示已加載的模型–查看已加載的模型元素

• 自定義用戶界面–隱藏未使用的用戶界面組件

• 切換工作區–重新啟動 Visual Paradigm 在另一個工作區

• 在線支持–訪問 Visual Paradigm 在線支持頁面以提交您的支持請求

• 安裝插件–您可以通過開發插件來添加自己的功能。開發完成后，在此處安裝插件

• 更新–將您的安裝更新為最新版本

• 關于-顯示“關于”窗口

=====================================================
