Solidworks：邊界框功能（可在任何部分使用）

原創|Solidworks資訊|編輯：李燕|2019-12-05 09:49:05.800|閱讀 3495 次

概述：在SolidWorks中，如何對框進行計算，使框的尺寸包含圍繞零件的框的最大體積。這是可以實現的，請看下面的教程。

相關鏈接：

在SolidWorks 2017和之前版本中使用的技巧之一是創建邊界框：對框進行計算，使框的尺寸包含圍繞零件的框的最大體積。人們會問如何做到這一點，答案是將零件制成焊件，從而可以進行邊界框計算。

在完成這項工作的同時，并不是每個人都希望將零件定義為焊件只是為了獲得邊界框。在SolidWorks 2018中，我們有一個新的解決方案：邊界框功能可用于任何部分。

SolidWorks 2018中的邊界框

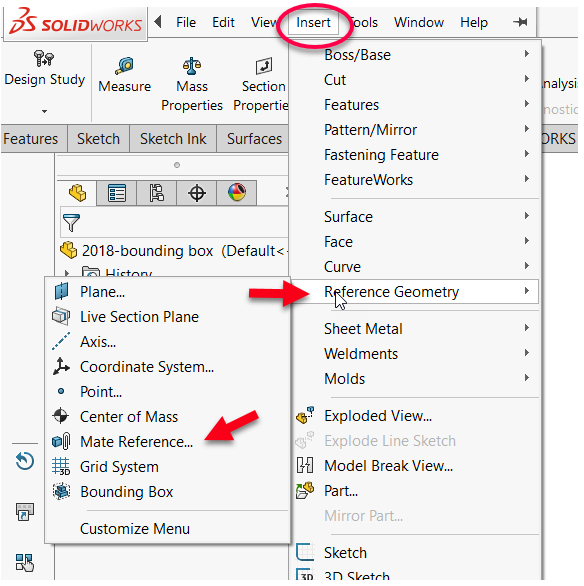

SOLIDWORKS菜單邊界框位置

邊界框是FeatureManager中的一項功能，您可以將其懸停以獲取信息并像其他任何功能一樣進行編輯。它還會生成自定義屬性。

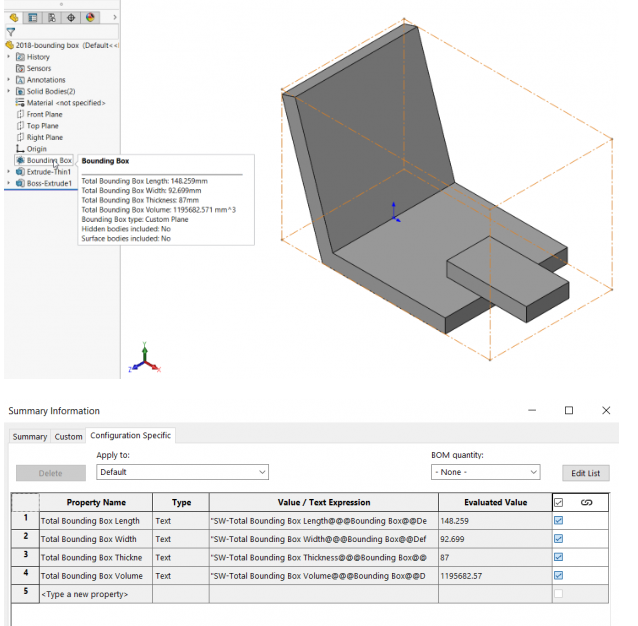

SolidWorks邊界框自定義屬性

新功能具有多個選項，可能會非常有用。例如，您可以控制其大小以使其盡可能適合模型體積，或者與平面或平面對齊。請注意以下兩個選項之間的區別：

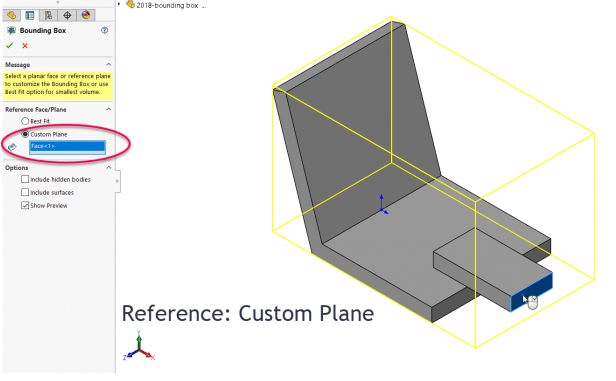

SolidWorks 2018邊界框自定義平面

請注意，這些圖片顯示了多體模型。隱藏實體時，可以選擇“邊界框”是否包含隱藏的實體，如下所示：

SolidWorks 2018邊界框隱藏主體

多虧了SolidWorks 2018，單件和多件零件的最大立方體積現已成為一種簡單且通用的功能。不管您是想將其用于庫存估算，包裝還是其他目的，新的包圍盒功能都將使您的生活變得更加輕松。
