一個機架圖有助于建立裝在一個計算機機架組件的圖形框架，以虛擬組織的成分和記錄電腦設備的配置。這些組件可能包括服務器，交換機設備，路由器，Raid，UPS，硬盤驅動器，調制解調器和其他電子設備。使用Edraw可以高效輕松的幫助您創建機架圖。

為什么使用Edraw創建機架圖？

• Edraw構建了一組具有高級效果的漂亮主題。只需單擊幾下，就可以通過更改活動主題輕松更改整個圖表。
• 所有Edraw文件都是矢量圖形文件，清晰度高，可用于查看和修改。
• 提供了一組用于自動格式化的智能工具。您可以使用這些智能工具輕松地安排、旋轉、分組和對齊對象。
• Edraw提供了多種定制選項，您可以使用這些選項調整行寬、行顏色、行樣式、字體大小、字體樣式、文本顏色等等。
• 添加照片、圖片和編輯文本字段很容易。

機架圖模板可以幫助您輕松創建廣泛使用內置的網絡符號機架圖。打開Edraw，在起始頁面上找到Network Category模板中的Rack Diagram模板，然后雙擊進入繪圖頁面。您將發現可用于機架圖的豐富符號和易于使用的工具。

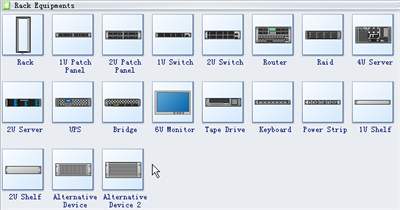

Edraw為機架圖提供了大量高質量的網絡符號，包括串行設備、路由器、ups、橋接器、監視器、機架、raid、磁帶驅動器、交換機以及許多用于圖表機架框架的新設備。所有符號都是矢量格式，并且在設置u數字時很聰明。只需從庫窗格中拖放所需的一個并設置u編號即可。

▲基本步驟

1. 在“文件”→“新建”→“網絡”，雙擊“機架圖”模板。將打開一個新的繪圖頁面。
2. 轉到畫布左側的庫窗格。從“機架設備”組中，將機架形狀拖到畫布上。
3. 選擇所需的設備形狀并放在機架形狀上。
   注意：設備形狀可以粘在機架上，以更好地適應尺寸。將設備形狀放置在機架上時，機架形狀上將顯示連接點（藍色x）。當設備形狀的兩端變紅時，意味著它們已經粘合在一起。
4. 雙擊設備形狀的左側部分編輯u數字，同時雙擊設備形狀的右側部分以編輯描述。
5. 要存儲具有形狀的數據，請右鍵單擊該形狀，然后從上下文菜單中選擇“定義形狀數據”。在彈出對話框中，輸入要存儲的數據的值。
6. 要導出數據報告，請單擊“視圖”選項卡下的“形狀數據”按鈕，將在畫布右側顯示形狀數據浮動窗口。單擊浮動窗口頂部的“導出”按鈕，您將看到數據報告的對話框。
• 打印：完成機架圖后，可以輕松打印并與更多人共享。在文件菜單上，指向打印以設置打印選項。您可以使用較少的點擊次數更改設置，并實時查看打印預覽。
• 導出： Edraw支持將圖表導出為各種格式，包括Microsoft Office，PDF和許多其他圖形格式。在文件菜單上，指向導出和發送導出選項。

▲機架圖設計技巧

• 機架和設備符號的默認大小完全匹配。如果要擴大尺寸，請等待所有內容完成并將它們縮放在一起。通過這種方式，您可以節省大量的工作。
• 雙擊默認文本框來編輯文本，還有一個黃色控制手柄，您可以水平移動文本框。
• 如果需要添加更多描述，可以通過文本按鈕自行創建文本塊。文本塊可以放置或移動到任何地方。您還可以使用Callout庫中的標注。
• 如果設備上的端口太多或太少，您可以先取消組合形狀，然后添加更多端口或刪除不必要的端口。
