如何在SolidWorks Simulation中使用2D簡化？

轉帖|Solidworks資訊|編輯：黃竹雯|2019-07-01 14:41:08.793|閱讀 584 次

概述：在SolidWorks Simulation中做分析的時候，有時因?yàn)槟Ｐ吞^復雜，計算時間較長，關于此種情況，我們可以考慮使用2D簡化。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

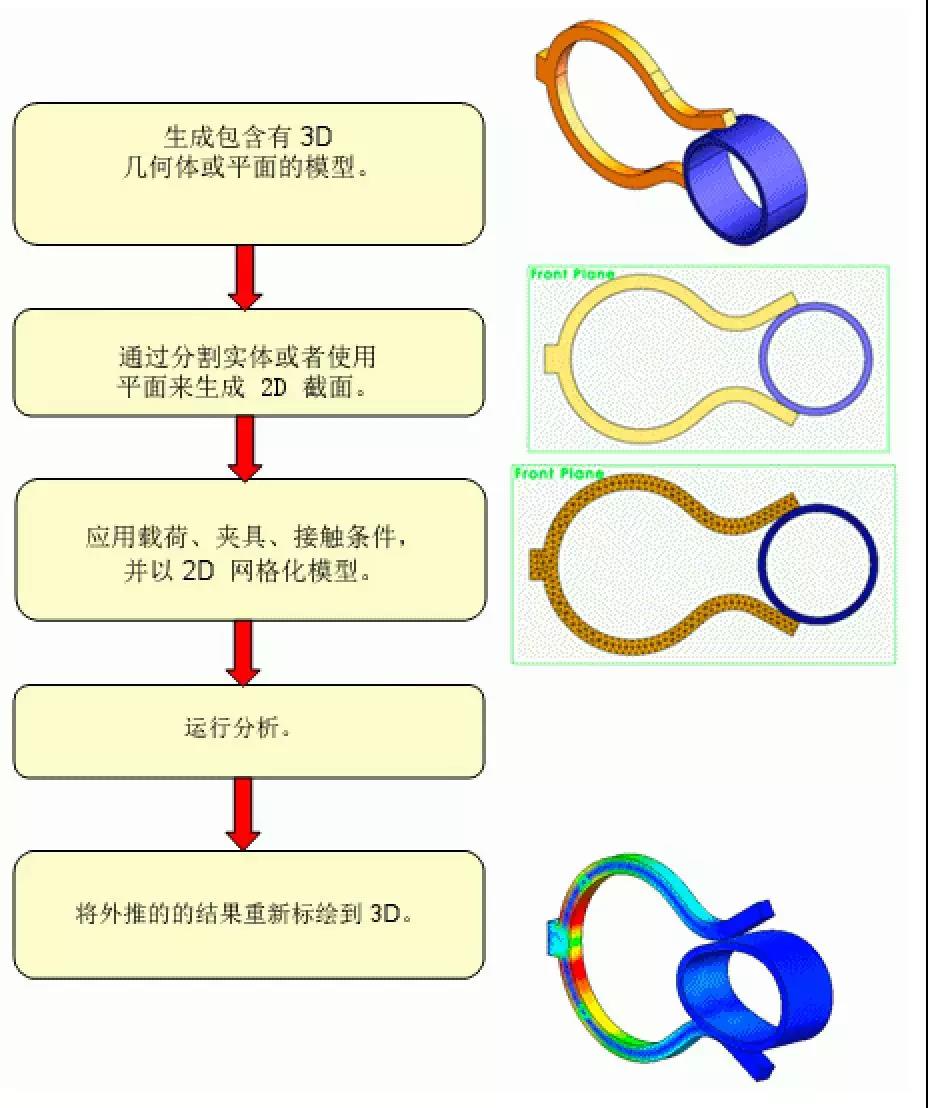

在 SolidWorks Simulation 中做分析的時候，有時因?yàn)槟Ｐ吞^復雜，計算時間較長，關于此種情況，我們可以考慮使用2D簡化；從而可供使用的平面應力、平面應變、拉伸及軸對稱選項進行選擇。在選取了2D簡化選項后，求解問題的工作流程與所有選項類似。

2D簡化可以選擇以下幾種類型之一

平面應力：為細薄幾何體使用該選項，在這些幾何體中一個尺寸比其它兩個尺寸要小很多。垂直于截面的作用力必須可以忽略，從而產生垂直于截面的零值應力。此選項不可用于熱力算例。

平面應變：為其中尺寸之一比其它兩個要大很多的幾何體使用該選項。在垂直于截面的方向，實體不變形，而且力不能變化。此選項不可用于熱力算例。

拉伸：使用該選項定義沿拉伸方向的恒定熱載荷。此選項僅適用于熱力算例。

軸對稱：當幾何體、材料屬性、結構和熱載荷、夾具以及接觸條件饒軸對稱時 (3600) 使用該選項。

剖切面：定義與3D幾何體相交的截面。選取參考基準面、平面、或草圖基準面。

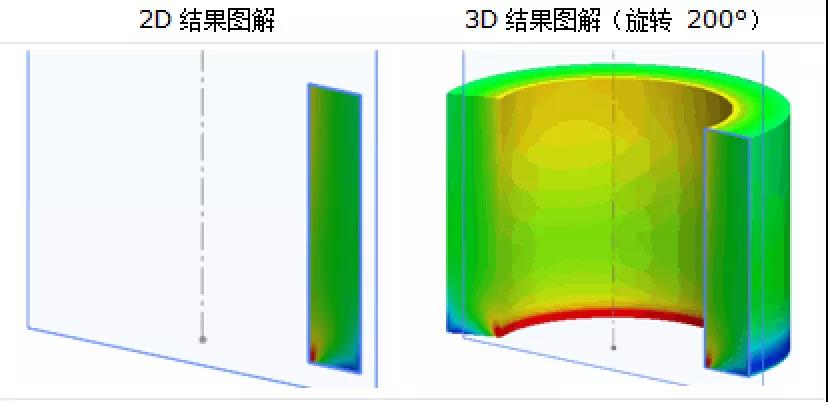

2D簡化算例后，你可以用3D標繪結果

用右鍵單擊圖解，然后選擇顯示為3D圖解。對于基準面應力、基準面應變，以及拉伸的簡化類型，結果沿截面深度拉伸。對于軸對稱分析類型，結果繞對稱軸以 330o 旋轉。

對于平面應力或平面應變假設，平行于剖面的所有橫斷面結果都相同。

對于軸對稱假設，繞旋轉軸的所有橫斷面的結果都相同。

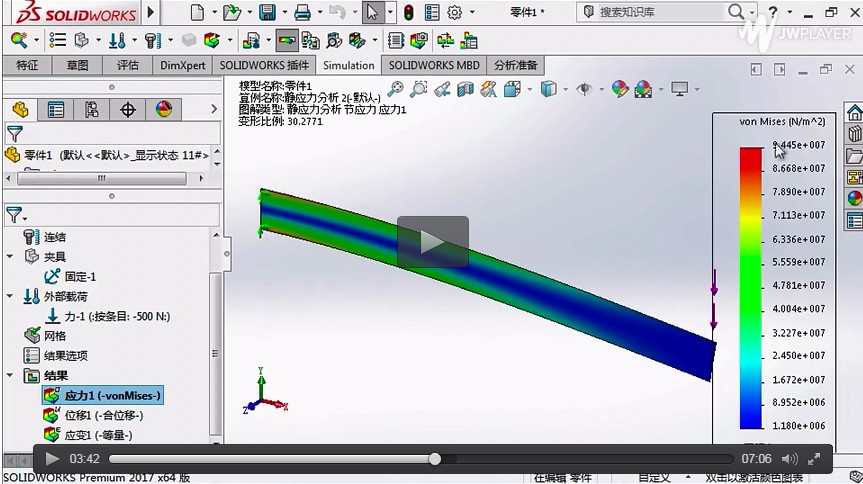

在模型分析前簡化模型是非常重要的一個環節，詳細操作請點擊下方視頻進行查看。

${D19EDA22-419D-40F8-9D58-88449B65C0EB}_20190701140948.jpg$

慧都科技是正版SolidWorks 西南片區正式授權經銷商，擁有負責正版SolidWorks免費試用，咨詢，銷售，技術支持，售后于一體的專業團隊，旨在為企業提供一站式的三維設計解決方案。

想了解 正版SolidWorks價格？可以聯系我們的 ~

想了解 SolidWorks還有哪些精彩內容？可以點擊此處進行了解~
