想象一下，您的Gantt chart是按員工分組的，顯示每位員工的資源負荷圖表（直方圖）。 在這種情況下，在直方圖旁邊顯示員工的照片將為您的應用程序增添很大的視覺價值。

如何在.NET甘特圖的直方圖中顯示圖像

下面的屏幕截圖讓您了解我們想要實現的目標：將John，James和Jane的照片放在直方圖旁邊，這樣您就可以立即（直觀地）了解他們的工作量。

使用代碼添加照片

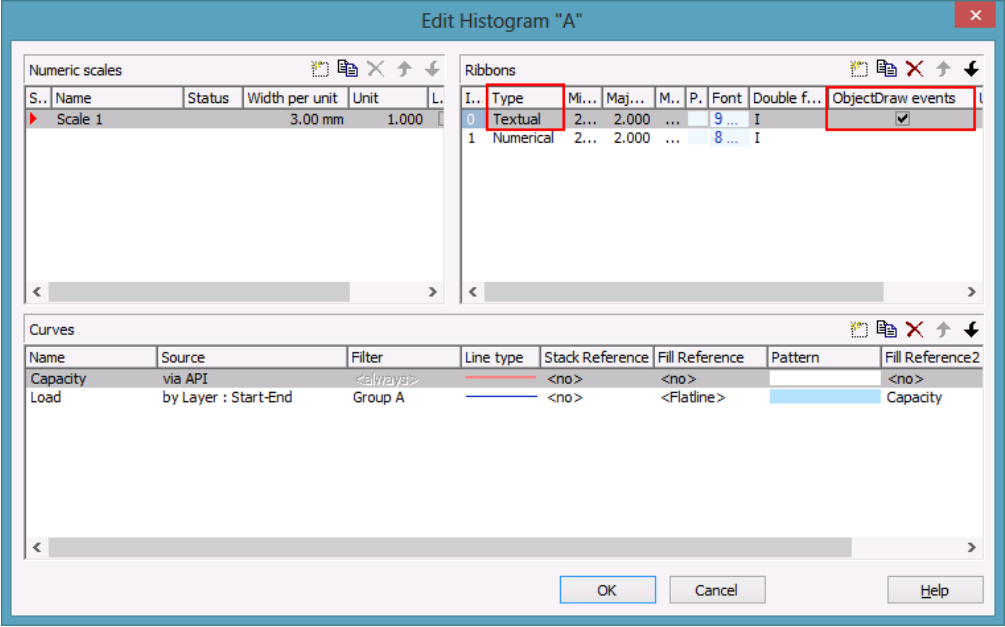

事件VcObjectDrawn允許您使用自己的程序代碼，豐富.NET Gantt控件VARCHART XGantt在設計方面繪制的對象。要繪制圖片，請?jiān)谠O(shè)計時勾選“編輯直方圖”對話框的“色帶”區域中所需色帶的“對象顯示”選項。 由于此選項僅適用于功能區類型“Textual”，因此您可能必須添加另一個功能區。

在VcObjectDrawn事件中執行以下代碼：

private void vcGantt1_VcObjectDrawn(object sender, VcObjectDrawnEventArgs e)
{
Graphics g = e.Graphics;
Bitmap myBM = null;
switch (e.ObjectType)
{
case VcObjectType.vcObjTypeNumericScale:
//Get the coordinates of a point in the numeric scale
int x = e.UpdateRect.Right - 5;
int y = e.UpdateRect.Top + 5;
//Identify in which histogram we are
object identObj = null;
VcObjectType identObjType = VcObjectType.vcObjTypeNone;
vcGantt1.IdentifyObjectAt(x, y, ref identObj, ref identObjType);
VcHistogram histo = (VcHistogram)identObj;
switch (histo.Name)
{
case "A":
myBM = new Bitmap(Application.StartupPath
+ @"\..\..\Bitmaps\Image1.png");
//photo credit: kinojam via photopin cc
break;
case "B":
myBM = new Bitmap(Application.StartupPath
+ @"\..\..\Bitmaps\Image2.png");
//photo credit: Enthuan via photopin cc
break;
case "C":
myBM = new Bitmap(Application.StartupPath
+ @"\..\..\Bitmaps\Image3.png");
//photo credit: chris zerbes via photopin cc
break;
default:
break;
}
//Draw the bitmaps in the numeric scales of the histograms
x = e.CompleteRect.Left + 50;
y = e.CompleteRect.Top + e.CompleteRect.Height / 2 - 50;
g.DrawImage(myBM, x, y, 80, 90);
break;
}
}

希望這篇文章能對您有幫助~
