在超市里有很多牌子的薯片,不知道大家有沒有注意到薯片的造型都各不相同。主流的有以下三種造型:一個兩邊翹、一個一邊翹、還有一個比較浪。
這三種不同造型的薯片在同樣受力的情況下,只要對比應力的分布和應力大小,我們可以知道這三種薯片哪種不容易碎了。
使用 SolidWorks 完成模型的建立:
薯片可以看成一種脆性材料,厚度均為1mm。薯片兩邊受到10N的擠壓力。

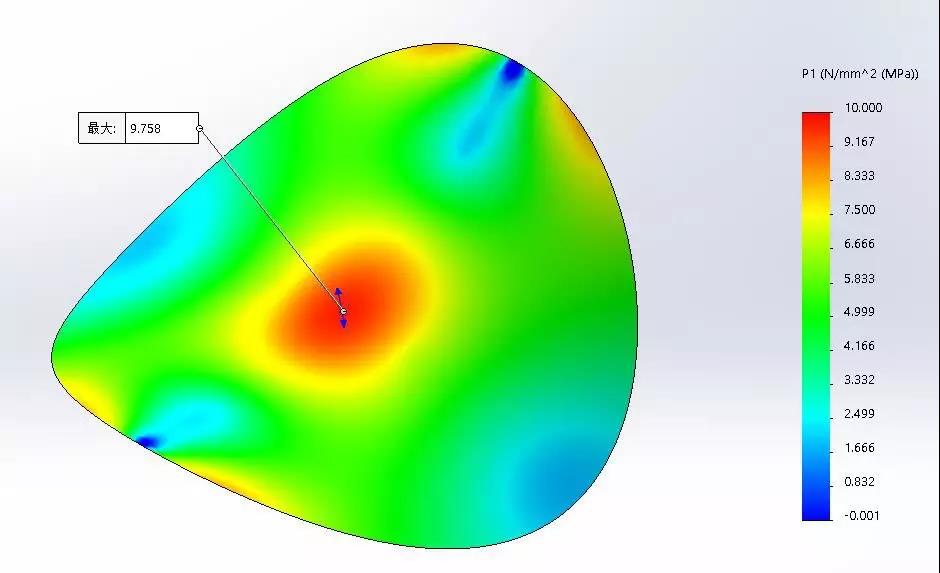

1. 兩邊翹(實際是一種雙曲面造型),得到應力云圖如下:
應力最大值出現在正中間,分布區域不大。主要考察第一主應力。

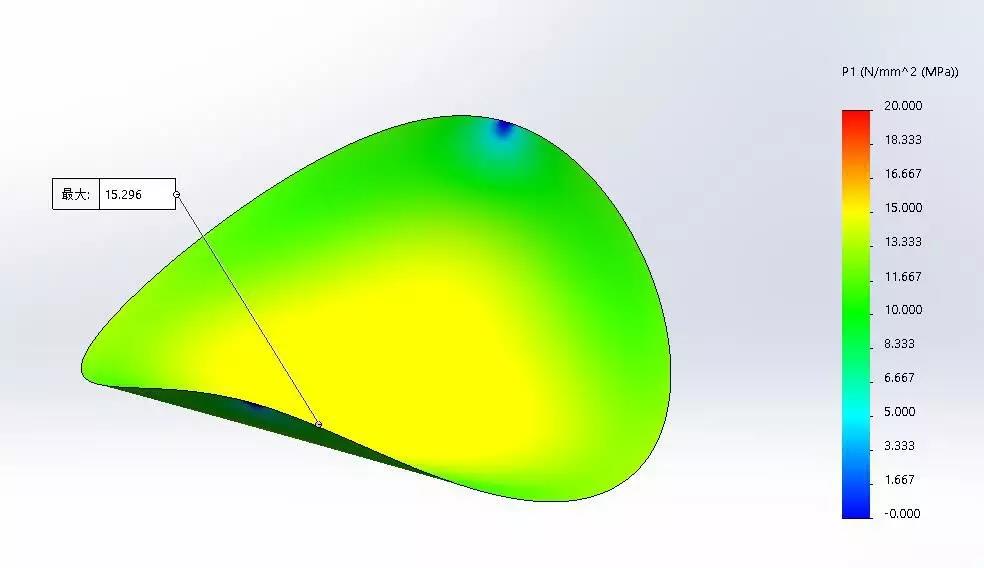

2. 一邊翹,得到應力云圖如下:應力最大值出現在正中間,分布區域較大。

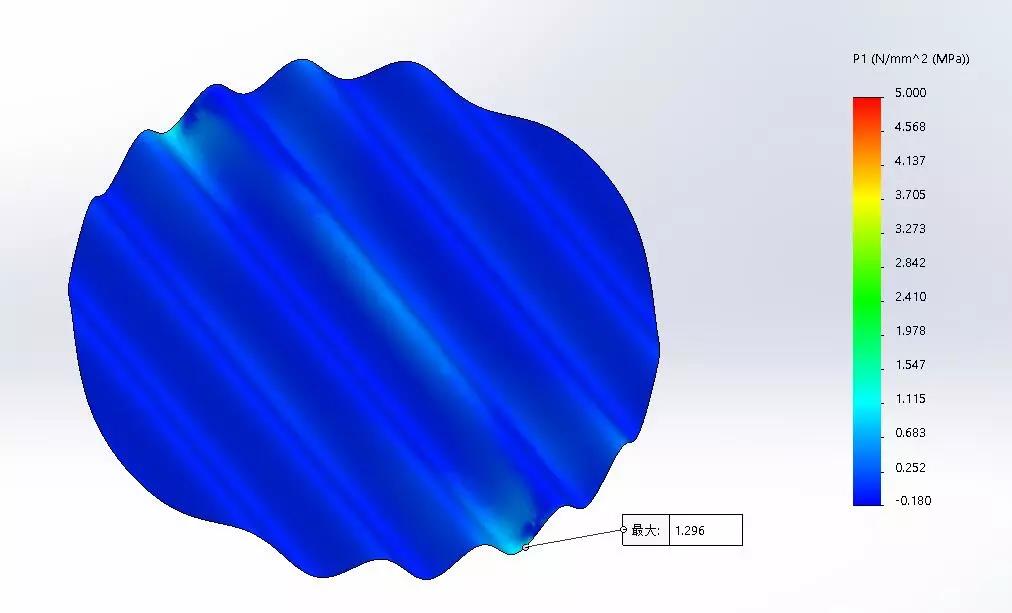

3. 波浪的造型兩個方向受力效果區別比較大,我們需要做兩個分析。應力云圖如下:
方向1局部應力出現在兩邊,方向2的應力值很小,應該是非常安全的狀態。
對比以上三種分析結果,雙曲面的應力值最小而且分布范圍也最小。
一邊翹和波浪的造型都是不對稱結構,方向1和2的區別比較大。可以得出結論是雙曲面的薯片造型最不容易碎。
通過結果分析,可以猜想還有一種結構應該也是比較好的,就是綜合波浪和一邊翹的造型。這個就留給我們感興趣的朋友去做一個設計驗證了。
本期詳細操作過程請點擊下方視頻進行查看。
