問：

    在ShadeOn模式下，能否始終繪制黑色線框？（忽略后facelist或vdPolyface的顏色）

答：

    在版本6021中，在vdLayout，vdViewPort和vdDocument對象中添加了一個新屬性EdgeColor。此屬性僅適用于多邊形邊緣可見的Hide，Wire3D和ShadeON模式。

    在3d中渲染時獲取/設置所有面的邊的顯示顏色。（當RenderMode為Wire3d時，Hide或ShadeOn）默認值為Color.Empty時，邊的顏色具有其實體的顏色，從vdDocument對象獲取/設置此屬性時，將會獲取/設置ActiveLayOut的ActiveLayOut或ActiveViewPort邊緣的顯示顏色（如果存在）。

    在GlobalRenderProperties中也可以選擇屬性EdgePenWidth，您可以選擇ShadeOn和Wire3D以及Hide模式中的線條厚度。查看同一圖紙中的一些圖像，并更改上述屬性：

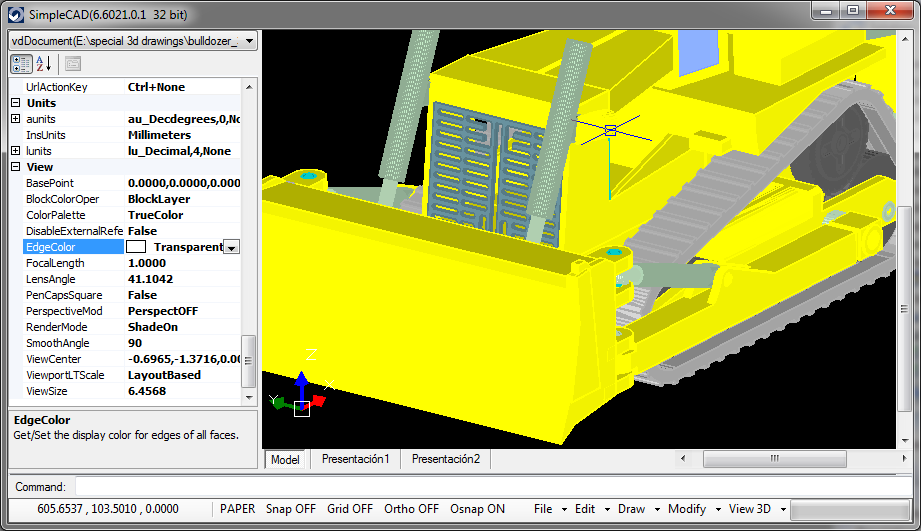

ShadeOn中的原始文件，默認為EdgeColor（Color.Empty）和EdgePenWidth（0.0016英寸，屏幕大約2像素）

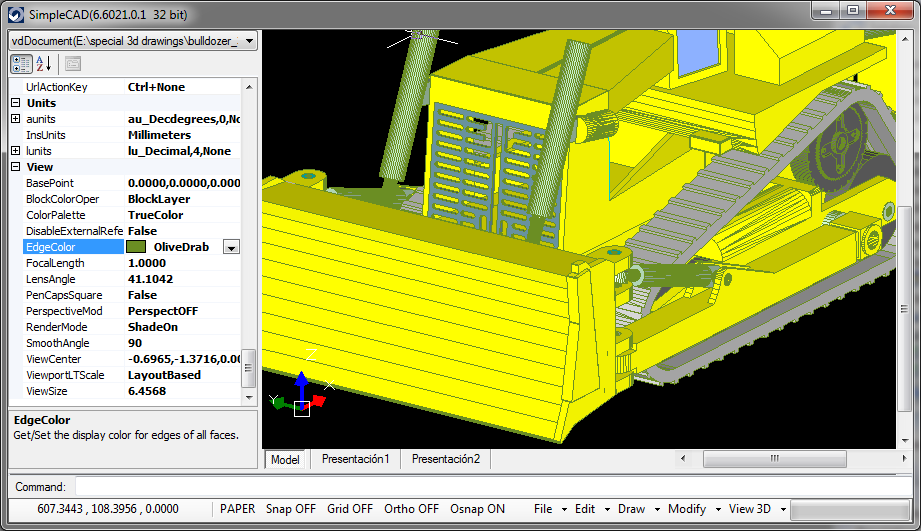

ShadeOn中的原始文件帶有綠色EdgeColor（Color.OliveDrab）

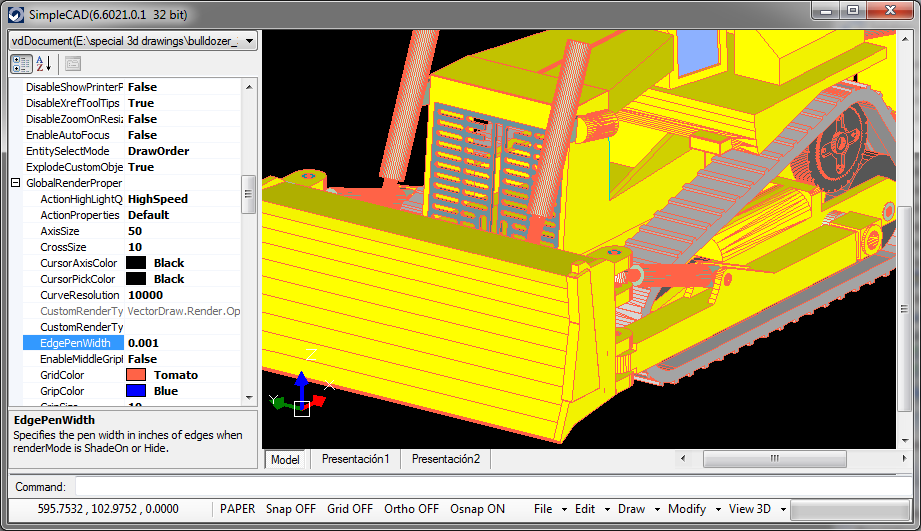

ShadeOn中的原始文件帶有偏紅的EdgeColor（Color.Tomato）和EdgePenWidth（0.001英寸，屏幕大約1個像素）

ShadeOn中的原始文件具有相同的EdgeColor（Color.Tomato）和EdgePenWidth（0.03英寸，屏幕大約3個像素）

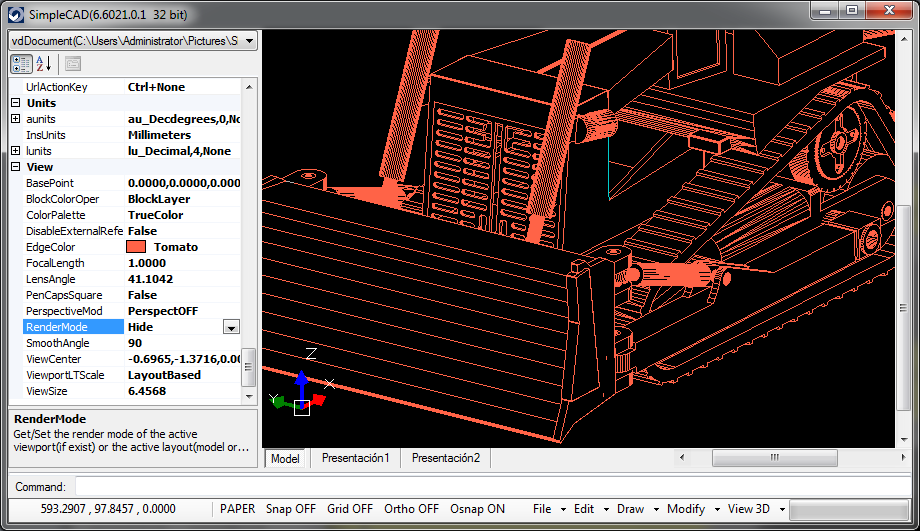

隱藏的原始文件帶有偏紅的EdgeColor（Color.Tomato）和EdgePenWidth（0.0001英寸，屏幕大約1個像素）

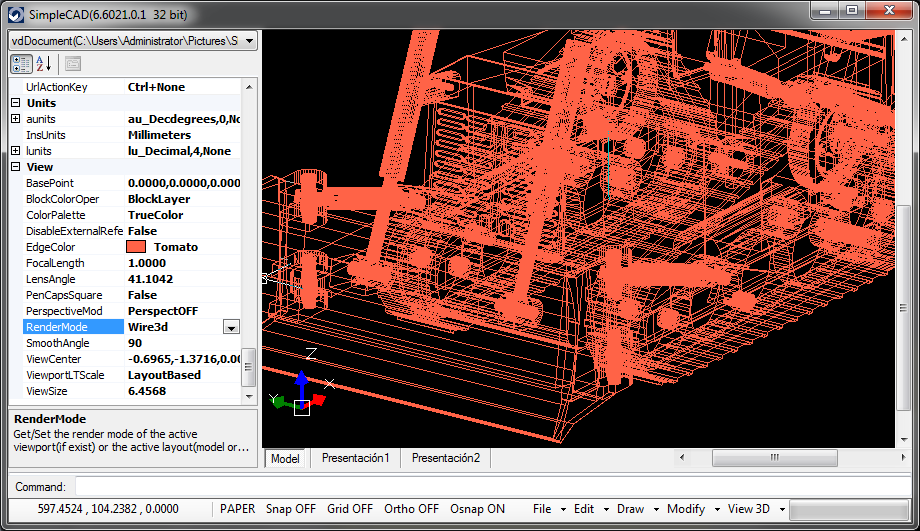

Wire3D中的原始文件帶有偏紅的EdgeColor（Color.Tomato）和EdgePenWidth（0.0001英寸，屏幕大約1個像素）
