Visual Paradigm教程：如何在UML中繪制部署圖？

翻譯|使用教程|編輯：吳園園|2019-08-23 15:01:11.693|閱讀 1014 次

概述：Visual Paradigm是包含設計共享、線框圖和數據庫設計新特性的企業項目設計工具。本教程將向您展示如何在UML中繪制部署圖。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

Visual Paradigm是包含設計共享、線框圖和數據庫設計新特性的企業項目設計工具。Visual Paradigm公司在其核心產品Visual Paradigm for UML更新到v11.1的時候，把三個原始的系列產品（Agilian、Visual Paradigm for UML和Logizian）融合在一起，將最初為不同建模功能服務的多個獨立產品整合成的一個產品，其名字被命名為Visual Paradigm——與公司的名字相同。現在你只需要這樣單獨的一款模型軟件 Visual Paradigm就可以完成用UML設計軟件，用BPMN去執行業務流程分析，用ERD企業設計數據庫的任務。

點擊下載Visual Paradigm最新試用版

部署圖介紹

部署圖描述了系統與系統交互或集成所需的現有系統，例如：

誰將連接到系統或與系統交互，他們將如何做到這一點？
系統使用什么中間件，包括操作系統和通信方法和協議？
用戶直接與之交互的硬件和軟件（PC，網絡計算機，瀏覽器等）？

如何開發部署圖？

以下步驟概述了創建UML部署圖時要采取的主要步驟。

確定圖表的目的
將節點添加到圖表中
添加通信關聯到圖表
如果需要，可以向圖中添加其他元素，例如組件或活動對象
如果需要，添加組件和對象之間的依賴關系

開發部署圖

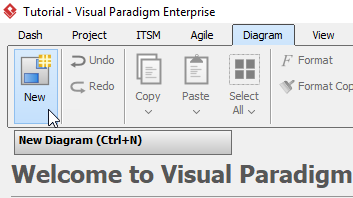

單擊工具欄中的Diagram> New。
在New Diagram窗口中，選擇Deployment Diagram，然后單擊Next。搜索欄可以幫助您搜索圖表。
為該圖命名，然后單擊“確定”。在本教程中，我們將命名圖表Deployment Diagram Tutorial。

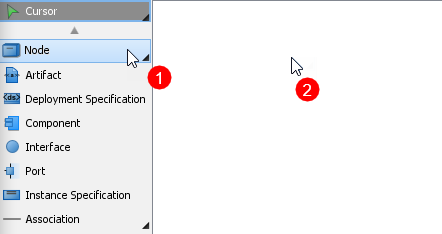

要?jiǎng)?chuàng)建第一個節點，請從左側菜單中選擇“節點”，然后單擊圖上的任何空白區域。雙擊名稱重命名節點。
要?jiǎng)?chuàng)建與其他節點關聯的節點，請單擊節點（本例中為Web Server），然后單擊拖動資源圖標資源目錄。

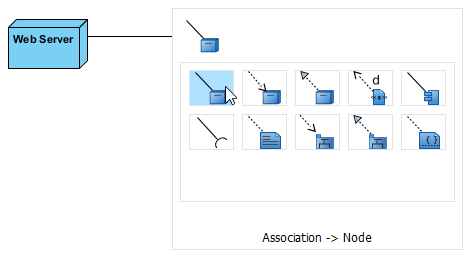

釋放光標時，將出現一個彈出菜單。從菜單中選擇Association - > Node，將創建一個新節點。
重復步驟5以生成更多節點。

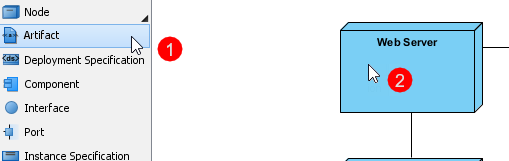

要為節點創建工件，請單擊左側菜單中的工件，然后單擊所需節點。雙擊名稱重命名工件。
重復步驟7以獲得更多工件。

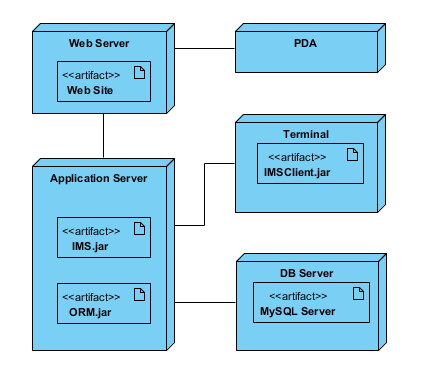

你應該有一個類似于這樣的圖表：
