快速原型設計工具Axure RP教程（一）：流程圖和連接線·上篇

Axure RP是一套專門為網站或應用程序所設計的快速原型設計工具， 可以讓?xiě)?yīng)用網站策劃人員或網站功能界面設計師更加快速方便的建立Web AP和Website的線框圖、流程圖、原型和規格，現已成為設計Web AP的重要工具。

免費下載Axure RP  優惠購買Axure RP

本文主要介紹Axure RP中流程圖和連接線的相關用法及效果。

1、什么是流程圖

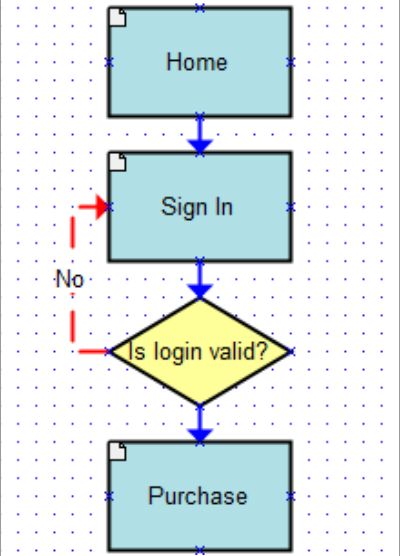

一個流程圖可用于展示各種各樣的處理流程，包括用例流程、商業流程、頁面流程等，能使思路清晰、邏輯清楚，有助于程序的邏輯實現和有效解決實際問題。在Axure RP中，流程圖常用于提供一個高保真的、能通過所設計的頁面來完成的任務視圖。一張簡明的流程圖，不僅能促進和其它設計師、開發工程師的交流，節約口頭溝通成本，還能點出一些關鍵性問題。

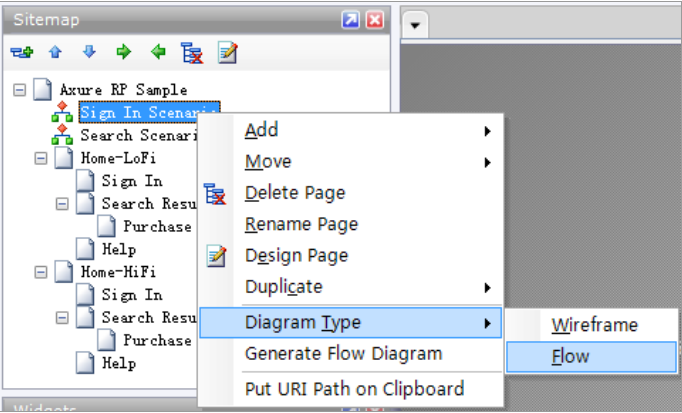

流程圖其實也是頁面，只要修改頁面類型為流程圖即可。在頁面上點擊右鍵，選擇“Diagram Type->Flow”，這時在頁面前圖標會變?yōu)橐粋€(gè)圖標。

注意：要?jiǎng)?chuàng)建流程圖并不是一定要將頁面指定為流程圖，指定為流程圖只是方便識別。

2. 流程控件

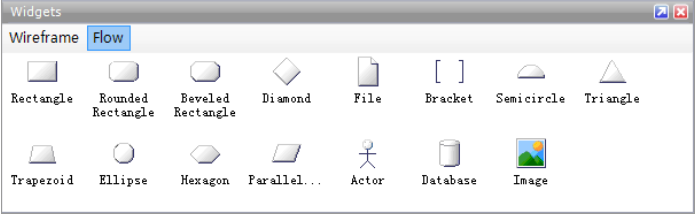

在控件面板中的頂部工具欄上點擊“flow”按鈕可以找到流程控件，這些流程控件用于表達流程中的步驟。Axure RP里面由于不涉及到具體的程序流程，所以有些標準的圖形并沒有提供，如不規則圖形、側面雙矩形等，如果這些流程控件不滿足你的流程需要，可由圖片控件進行合成。

流程控件的使用有一些約定習慣，但是Axure RP并沒有對如何使用這些形狀進行強制約束。一般地，你應該以其他人能夠理解的方式進行使用，也可以自己自定義一套符號標準使用。

• rectangle：矩形

作用：一般用作要執行的處理（process），在程序流程圖中做執行框。在 Axure RP中如果是畫頁面框架圖，那么也可以指代一個頁面。你可把頁面和執行命令放在同一個流程中做說明，將兩類不同的矩形做色彩區別，然后做說明就好了。

• rounded rectangle：圓角矩形或者扁圓

作用：表示程序的開始或者結束，在程序流程圖中用作為起始框或者結束框。

• beveled rectangle：斜角矩形

作用：一般不常用，可以視情況自行定義。在其他的流程圖中或有其他特殊含義，暫不知曉，歡迎在下方評論留言告知小編~

• diamond：菱形

作用：表示決策或判斷（例如：If?Then?Else），在程序流程圖中用作判別框。

• file：文件

作用：表達為一個文件，可以是生成的文件，也可以是調用的文件。如何定義，需要自己根據實際情況做解釋。

• bracket：括弧

作用：注釋或者說明，也可以做條件敘述。一般流程到一個位置，做一段執行說明，或

者特殊行為時可以用到。

• semicircle：半圓形

作用：半圓在使用中常作為流程頁面跳轉、流程跳轉的標記。

• triangle：三角形

作用：控制傳遞，一般和線條結合使用，畫數據傳遞。

• trapezoid：梯形

作用：一般用作手動操作。

• ellipse：橢圓形或圓形

作用：如果畫小圓，一般是用來表示按順序數據的流程。如果是畫橢圓形，很多人用作

流程的結束。如果是在 use case 用例圖中，橢圓就是一個用例了。

• hexagon：六邊形

作用：表示準備之意，大多數人用作流程的起始，類似起始框。

• parallelogram：平行四邊形

作用：一般表示數據、確定的數據處理、資料輸入（Input）。

• actor：角色

作用：來自于use case用例，模擬流程中執行操作的角色是誰。需要注意的時，角色并非一定是人，有時候是機器自動執行，有時候也可是模擬一個系統管理。

• database：數據

作用：指保存網站數據的數據庫。

• image：圖片

作用：表示一張圖片、置入一個已經畫好的圖片、流程或一個環境。
