Visual Paradigm 教程[UML]：如何編輯屬性的初始值?

翻譯|使用教程|編輯：況魚杰|2019-06-12 12:09:10.073|閱讀 364 次

概述：本教程展示如何編輯屬性的初始值。

相關鏈接：

Visual Paradigm是包含設計共享、線框圖和數據庫設計等多種功能的企業項目設計工具，只需要這樣單獨的一款模型軟件 Visual Paradigm就可以完成用UML設計軟件，用BPMN去執行業務流程分析，用ERD企業設計數據庫的任務。

下載Visual Paradigm最新試用版

現在購買正版授權，即可享受在線訂購優惠>>

當所屬對象實例化時，初始值可以定義屬性的默認值，可以為初始值提供一個文本值，或者從其他class中選擇一個公共屬性。在本教程中，您可以學習如何定義class屬性的默認值，然后與其他class共享相同的默認值。

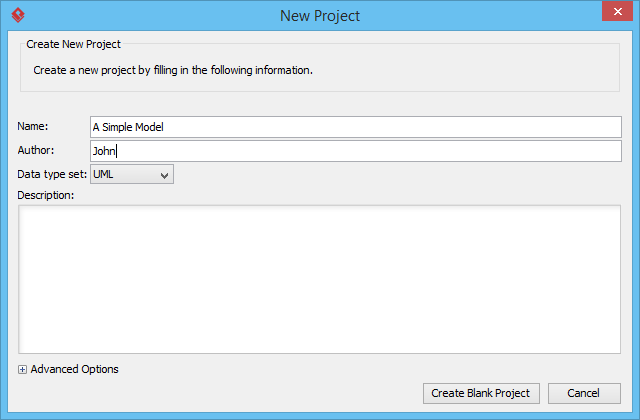

從應用程序工具欄中選擇Project> New，創建一個新項目。在New Project窗口中，輸入A Simple Model作為項目名稱，然后單擊Create Blank Project。

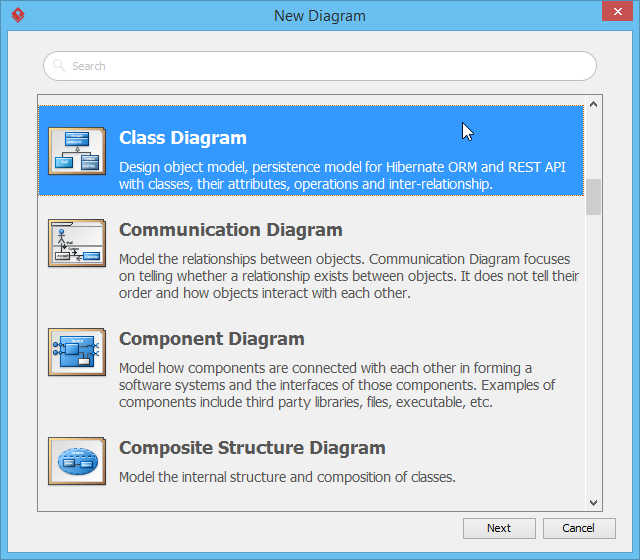

通過從應用程序工具欄中選擇Diagram> New來創建對象圖。選擇Class Diagram，單擊Next。
單擊OK以確認。

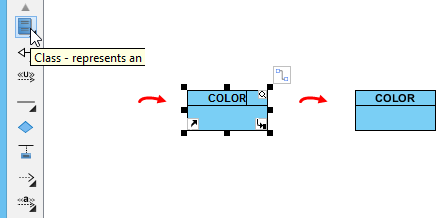

通過預先從圖表工具欄中選擇class并在圖上單擊它來創建一個分類。將其命名為COLOR，在某些編程語言中，常量類以大寫形式命名。

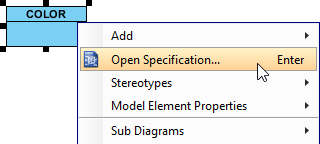

盡管COLOR是常量類，但也可以將其設置為靜態類。右鍵單擊該類，從彈出菜單中選擇Open Specification ....

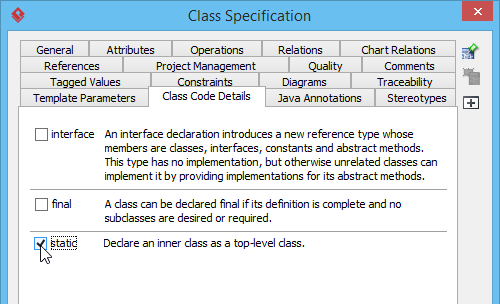

Class Specification窗口中，打開Class Code Details選項卡并檢查final和static，單擊OK按鈕。
COLOR包含不同顏色的幾個屬性，可以為紅色創建一個屬性。右鍵單擊COLOR，從彈出菜單中選擇Add > Attribute。
輸入+ red：int = 1并按Enter確認。輸入+表示將其設置為公共，其他類可以訪問。這里紅色是屬性的名稱，而1是默認值。
分別輸入green：int = 2和blue：int = 3。顯示結果：
由于這三種顏色是靜態的，最好將其范圍設置為分類器。選擇所有三個屬性，右鍵單擊它們，從彈出菜單中選擇 Model Element Properties > Scope > Classifier。
通過圖表工具欄創建另一個類，并將其命名為Shape。
添加一個屬性，然后將其命名為color：int，按Enter鍵，按Esc鍵確認。
將形狀的默認顏色自定義為綠色。必須事先將顏色屬性的初始顏色設置為COLOR.green。右鍵單擊屬性顏色，從彈出菜單中選擇 Open Specification...

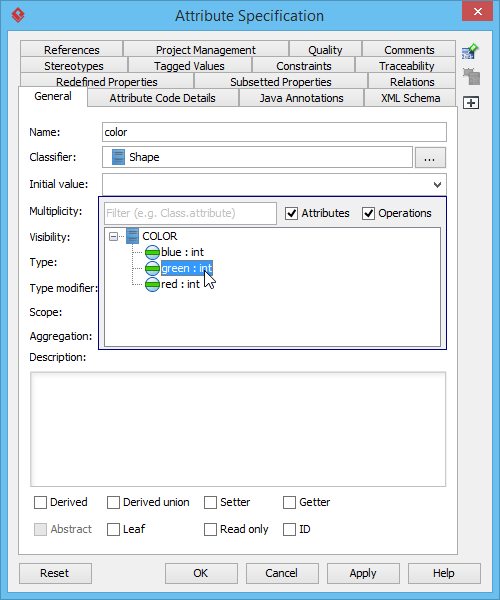

在Attribute Specification窗口中，打開 General 選項卡按Initial value字段中的倒置箭頭選擇green : int ，單擊OK關閉規范窗口。請注意：只有公共屬性可用作初始顏色。
