用SolidWorks做個動態模擬，告訴你水是什么形狀！（附操作視頻）

灌水，原意是指向容器里面注水。進入互聯網時代后由于電子論壇BBS的出現，又多了一個“向論壇中發大量無意義的帖子”的意思。(以上摘自百度百科)

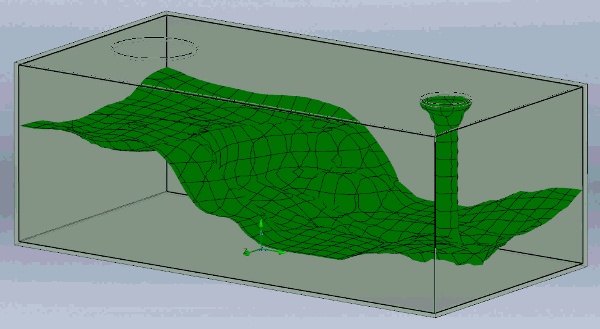

之前有朋友都問，想在 SolidWorks 中模擬一個倒水的動作，可以做到么？當時是真不能，因為那種屬于自由液面的操作，真的是很難完成；而現在不一樣了，SolidWorks Flow Simulation 可以對自由面進行模擬。

目前的SolidWorks Flow Simulation可以對具有自由面的兩種不溶混流體進行建模。互不溶解的液體被稱為不溶混液體。自由面是不溶混液體的交界面，例如液體和氣體（允許使用任何屬于氣體、液體或非牛頓液體的一對流體，但氣體對氣體除外）。

但是，本版本不允許在不溶混流體的交界面上使用任何相變（包括濕度、冷凝、汽蝕、旋轉、表面張力和邊界層）。

自由面使用流體體積 (VOF) 技術建模，即通過求解一組動量方程和跟蹤域中每一種流體的體積分量來建模。

VOF 技術基于流體體積分量的概念，其值范圍必須在0到1之間。在兩相系統中，流體網格單元中的流體體積分量為 1，而氣體網格單元中的流體體積分量為 0。

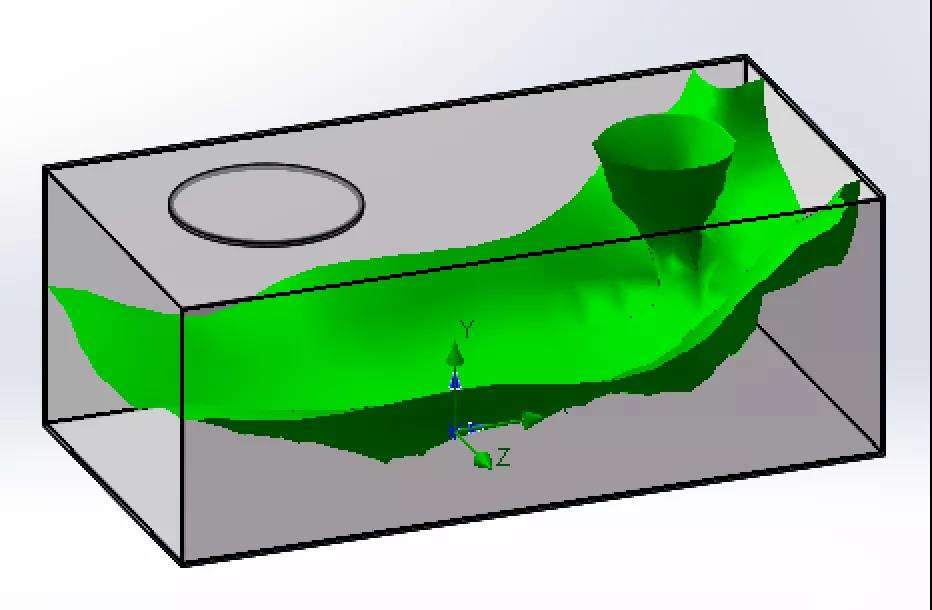

自由面的位置是流體體積分量由0變為1的位置。

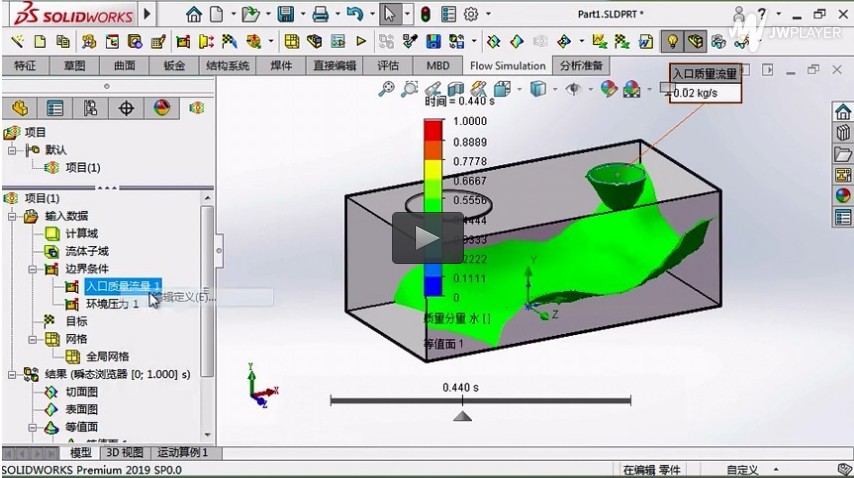

如果還沒看懂也沒關系，我們直接通過以下視頻來看看具體是如何操作的。
