（2020版）SolidWorks Simulation中螺栓連接器的分布式耦合

正如您可能已經在SOLIDWORKS 2020中看到的新增功能一樣，SOLIDWORKS Simulation中的銷釘和螺栓連接器現在支持分布式耦合。

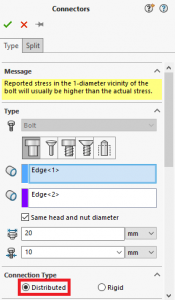

這是螺栓連接器的新PropertyManager，顯示了 “ 連接類型”的“  分布”  和“  剛性”選項  ：

分布式連接在螺栓的頭部和螺母接觸區域產生更逼真的應力和位移場。

注意：

銷釘和螺栓連接器的``分布式耦合''選項是``遠程載荷和質量''的``分布式耦合''選項的擴展.``遠程載荷和質量''的``分布式耦合''選項首次出現在SOLIDWORKS Simulation 2019中。請參閱此處的在線幫助主題  。

在此討論中，我提議評估螺栓連接器的分布式耦合選項的影響。

為此，我將使用帶有預加載螺栓的簡單模型。螺栓擰緊了兩塊板，其中一塊還受到了遠程載荷。螺栓具有10,000N的軸向預緊力。我們將使用三種建模技術來比較結果：

• 用實體幾何表示的螺栓

• 使用分布式連接的螺栓連接器，以及

• 使用“剛性”選項的螺栓連接器。

注意：

對于實心幾何形狀的螺栓，螺栓桿上精心選擇的熱負荷會產生10,000N的軸向預負荷。

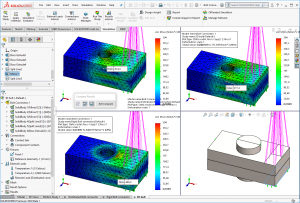

下面的屏幕截圖顯示了所有三種建模技術在板上的應力結果的比較：

如您所見，頂部行（分布式螺栓連接器和3D螺栓）的應力大小和分布非常相似。剛性螺栓連接器由于螺栓連接器配方中的剛性桿而產生不同的結果。

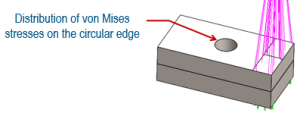

我們可以仔細看看。比較使用實體幾何表示的螺栓和采用分布式連接的螺栓連接器的螺栓研究與下圖所示圓形邊緣上的應力分布：

實心螺栓：

帶有分布式聯軸器的螺栓連接器：

如您所見，分布顯示了相同的模式，并且在兩種情況下均達到了約320 MPa的最大值。這清楚地證明了螺栓連接器新的分布式連接選件的準確性。最后一點，值得一提的是，螺栓連接器的解決時間約為實心螺栓的解決時間的一半。而且設置非常容易。

借助螺栓連接器的新的分布式耦合選項，SOLIDWORKS Simulation設置了一個新的高度，以簡化易用性和準確性。
