像Pro一樣在Solidworks中組織物料清單！

我經常看到Solidworks用戶在材料明細表（BOM）中零件和子裝配體的顯示方面苦苦掙扎。一種常見的方法是將BOM表中不需要的行隱藏起來，但這會導致大量的人工工作和很高的錯誤風險。在本文中，我想向您展示管理BOM表中組件顯示的不同選項。這些選項都可以在裝配級別應用，因此BOM表將使用這些設置。

使用子組件顯示屬性

假設您有一個包含三個子裝配的主裝配。每個子組件都有兩個組件。

您希望子裝配B和C出現在BOM表類型（僅頂層，僅零件或縮進）設置所指示的位置。但是您希望A出現不同的外觀。在這種情況下，當用作子部件選項時，您可以使用“ 子組件”顯示來覆蓋“物料清單類型”設置。

要更改這些選項，我們打開子裝配A并轉到ConfigurationManager，然后右鍵單擊Default配置并選擇Properties。

在配置屬性 PropertyManager出現。它包含帶有物料清單選項的部分。

在用作子裝配設置時，您可以在此處找到子零部件顯示：

• 顯示

如果由材料明細表PropertyManager中的材料明細表類型指示，則顯示材料明細表中的子組件。例如，子組件不會僅在頂級中顯示

• 隱藏

隱藏BOM表中的子組件，即使BOM表類型通常會顯示它們也是如此。子部件在BOM表中顯示為單個項目。例如，“ 僅零件”材料明細表通常將子組件列為單個項目。如果選擇“ 隱藏”，則會列出子部件。

• 促進

將子裝配體分解為BOM表，并顯示其子組件，即使BOM表類型通常會顯示它們。例如，僅頂級 BOM表通常僅列出子部件，而不列出其子部件。如果推動被選中，子組件已列出，組件是沒有的。

示例– BOM類型設置為縮進

在此示例中，BOM類型設置為縮進。

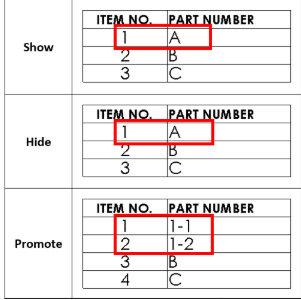

當用作每個子裝配的子裝配設置時，子零部件顯示：

• 對于A，按照表中所示進行設置

• 對于B和C，設置為顯示

示例– BOM類型設置為“僅頂層”

在此示例中，“ 物料清單類型”設置為“僅頂層”。

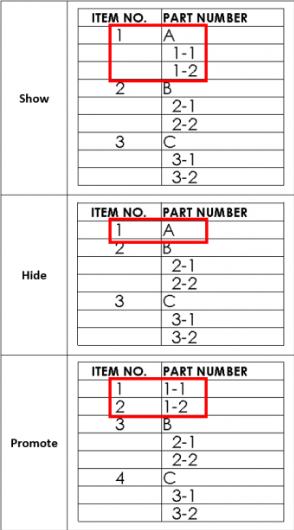

當用作每個子裝配的子裝配設置時，子零部件顯示：

• 對于A，按照表中所示進行設置。

• 對于B和C，將其設置為Show。

示例– BOM表類型設置為“僅零件”

在此示例中，“ 物料清單類型”設置為“僅零件”。

當用作每個子裝配的子裝配設置時，子零部件顯示：

• 對于A，按照表中所示進行設置。

• 對于B和C，將其設置為Show。

結論

如我們所見，當用作子裝配設置時，借助“ 子組件”顯示，可以極大地影響材料明細表中子裝配的顯示。當您添加購買零部件的子裝配時，這可能非常有用。此類組件應在物料清單中列為一項。通過隱藏此子裝配的子部件，可以實現此目的。
