怎樣在SolidWorks Electrical中自定義界面

您是否知道SolidWorks Electrical內部有一項功能，可讓您根據自己的喜好自定義幾乎整個界面？更喜歡深色背景？做完了 需要更大的十字準線嗎？沒問題。發現自己總是向錯誤的方向縮放？使用“界面配置工具”進行更改以及更多更改。

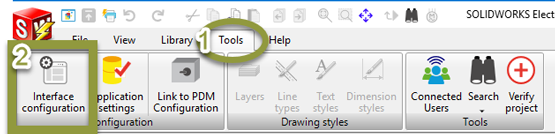

要到達那里，請轉到“工具”選項卡（1），然后單擊“接口配置”按鈕（2）

圖1：工具選項卡

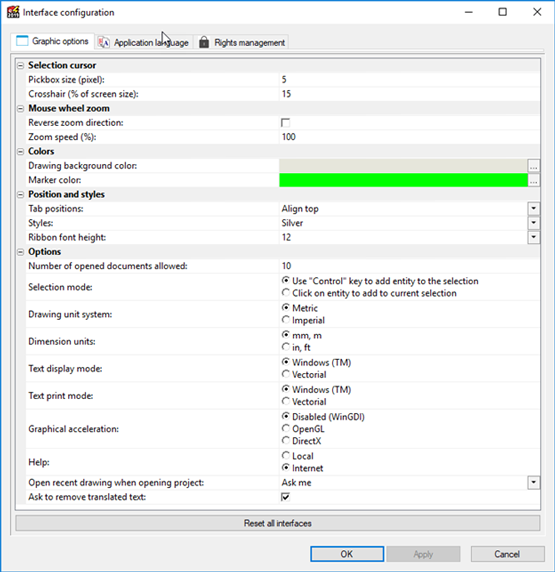

將出現以下窗口：

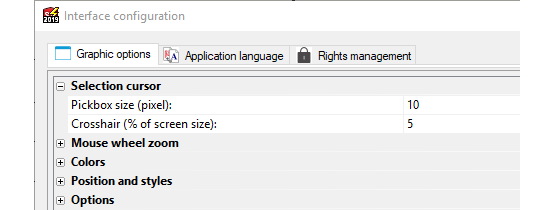

選擇光標

• 選取框大小可調整鼠標按鈕選擇的像素數

• 十字線大小調整為十字線占據的屏幕百分比

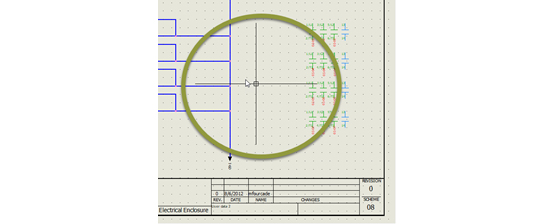

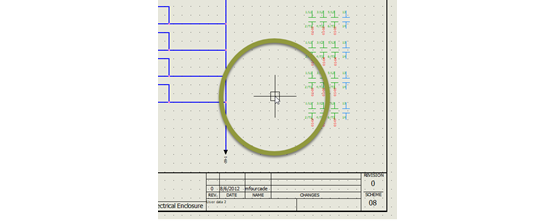

圖2：像素大小設置為5

圖3：像素設置為10

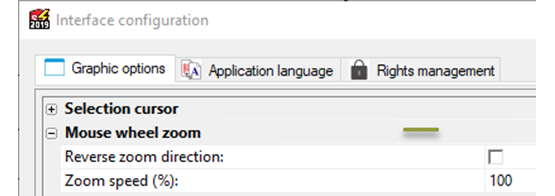

鼠標滾輪縮放

• 反向縮放方向可更改縮放-向前滾動，放大以向前滾動，縮小，反之亦然。默認情況下將其選中。

• 縮放速度（％）增大或減小滾輪的縮放率。

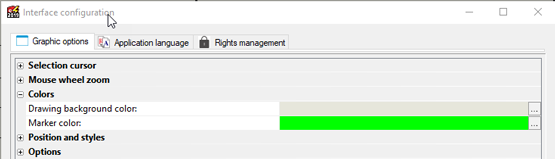

色彩

• 繪圖背景顏色會更改圖形區域的顏色。

• 標記顏色更改默認標記顏色

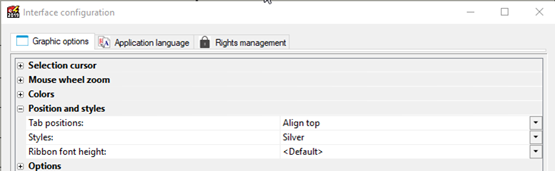

位置和風格

• 標簽位置可讓您將工作表標簽移動到圖形區域的不同側

• 樣式為您提供了更改功能區和側面板的配色方案的選項

• 功能區字體高度允許您在10到24的范圍內調整功能區上按鈕的大小。‘

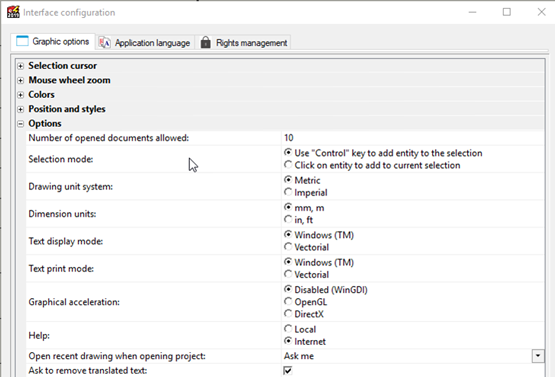

選件

• 允許打開的文檔數設置了一次可以打開的最大選項卡或頁數。如果將其設置為10并打開第11張紙，它將自動關閉最早的頁面。

• 選擇模式提供按住控制鍵選擇多個選項的選項，或者只需單擊即可選擇多個項目，而無需按住控制鍵。

• 制圖單位制可以選擇英制或公制為標準測量單位制。

• 尺寸單位允許選擇使用mm，m或in，ft作為長度尺寸。

• 文本顯示模式使您可以調整顯示文本的質量。對于中文文本，必須將其設置為矢量模式。

• 文本打印模式可讓您調整打印文本的質量。對于中文文本，必須將其設置為矢量模式。

• 圖形加速提供了使用禁用（WinGDI），DirectX或OpenGL的選項。如果您遇到圖形緩慢的問題，請嘗試更改此設置以查看是否有改進。

• 可以設置幫助以自動搜索Internet內容（更多最新信息）或本地內容

• 選中時要求刪除翻譯的文本，當對組件屬性，符號屬性等的主要語言進行更新時，將要求刪除其他語言的翻譯的文本。

重置所有接口

“重置所有接口”按鈕會將“圖形”選項重置為默認設置。升級完成后，這些設置也會重置。為了記住這些設置，您需要對更改后的設置進行截屏，然后在升級后再次對其進行修改。
