SolidWorks焊件的剪裁延伸技巧

要打開剪裁/延伸 PropertyManager：

單擊剪裁/延伸 （焊件工具欄）或插入 > 焊件 > 剪裁/延伸。

邊角類型

單擊以下邊角類型之一：

要剪裁的實體

• 對于終端斜接、終端對接1 及終端對接2 邊角類型，選擇要剪裁的一個實體。

• 對于終端剪裁邊角類型，選擇要剪裁的一個或多個實體。

允許延伸，如果線段未到達剪裁邊界，則將線段延長至其邊界

剪裁邊界

選取剪裁邊界類型（只對于終端剪裁邊角類型）：

•  面/平面 使用平面作為剪裁邊界。

•  實體 使用實體作為剪裁邊界。

注意：選擇面/基準面作為剪裁邊界通常更有效且性能更好。只在相當于諸如圓形管道或階梯式曲面之類的非平面實體剪裁時選擇實體。

預覽

選擇在圖形區域中預覽剪裁。出于性能考慮，請對復雜結構禁用此選項，除非您已選擇所有項目進行剪裁。

允許延伸

選中以允許結構構件進行延伸或剪裁。消除則只可進行剪裁。在使用此選項時，請仔細檢查預覽以確保結果正確。

實體之間的的簡單切除

使結構構件與平面接觸面相齊平（有助于制造）

實體之間的的封頂切除

將結構構件剪裁到接觸實體。

焊接縫隙

選擇此項，然后輸入焊接剪裁縫隙以留出焊縫空間。 縫隙會減少剪裁項目的長度，但保持結構的總長度。

標注

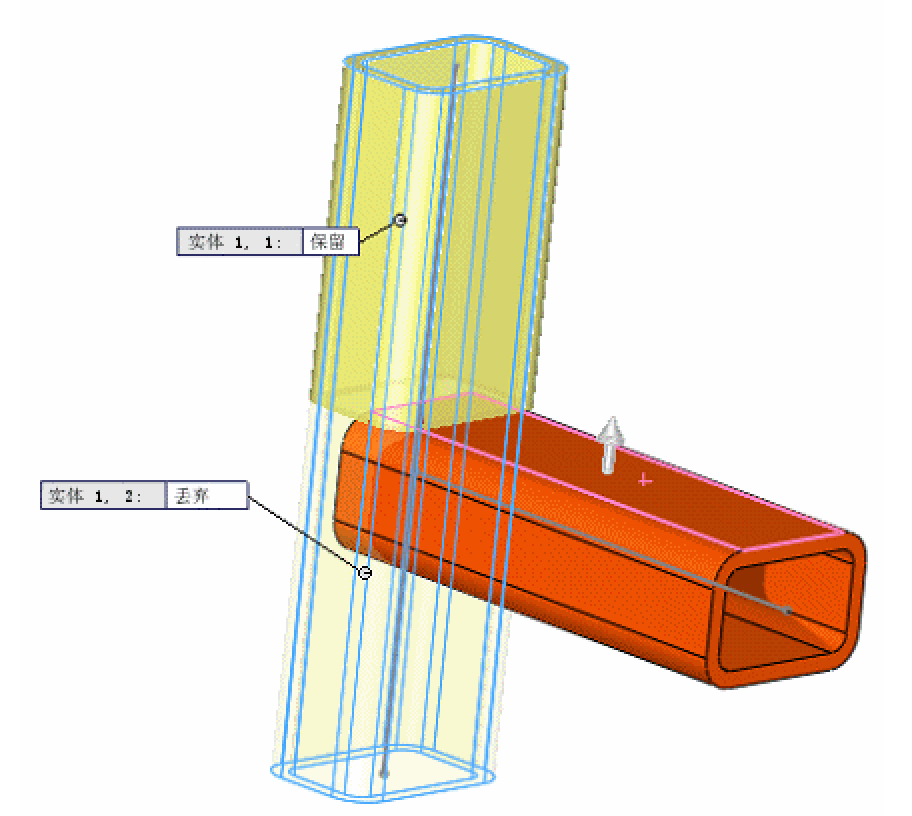

如果剪裁邊界使項目與剪裁相交，則標注會出現在剪裁線段的旁邊，并帶有實體標識符及用于保留和放棄線段的切換標記。
